嘉南大圳水橋渡槽系列之三~官田溪水橋(渡槽)

-

【嘉南大圳水橋渡槽系列之三~官田溪水橋(渡槽)】

工程起訖日期：1929~19300531

材質結構/功能：鋼構/軌道橋+人水橋

官田溪水橋距離測點3K+860公尺~3K+981公尺，全長121M(另一說：長120.6M，寬3.03M)，建於民國19年，桁架鐵槽構造，流速2.7m/秒，最大流量19.44m3/秒。(橋墩有民國十八年三月字樣)(測點3K+860即指從南北幹線分岐站開始測量到此位置共是3公里+860公尺，後者意義如前)。

烏山頭水庫的水離開「南北幹線分岐站」後，即沿著水圳向南奔流，首先來到官田溪。日據時期的大型工程施作實不易，因此藉水橋施作之際，設計成運輸兼輸水功能的橋梁，真是劃時代的壯舉，上層即是昔日的台一線，下方為水道。

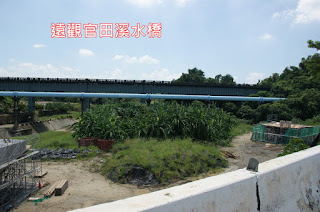

官田溪水橋從新台一線官田溪橋上往東望去即可看見，至今橋面保持完整，橋墩略為傾頹，橋柱有些表面剝落，但刻字仍清晰可辨。

編輯日期：103年8月
