嘉南大圳水橋渡槽系列之二~南北幹線分岐站

-

【嘉南大圳水橋渡槽系列之二~南北幹線分岐站】

想了解嘉南大圳的水橋，就必須先認識「南北幹線分岐站」，因為此處掌管水源配送的「生殺大權」。

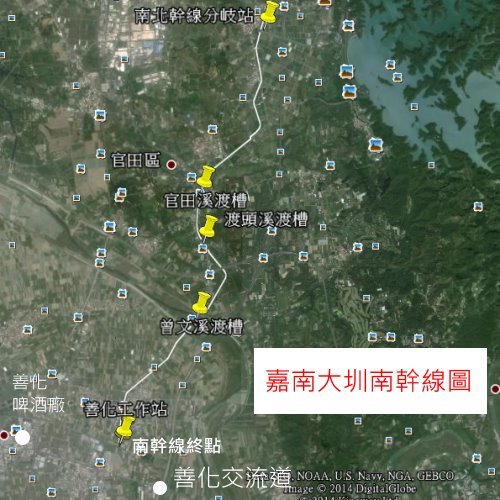

通往分岐站的道路入口，位於烏山頭水庫大門南方約400公尺處，入口處設有「戀占石」公園。分岐站改建於民國90年，水庫放水後，經約1.6公里的導水路，在此處依南北幹線灌溉區之需求分水。南幹線全長約10公里，於終點站善化再接南幹支線；北幹線全長約48公里，往北流至終點北港溪南岸。

導水路河面寬廣，兩岸樹木扶疏，偶見垂釣漁人，猶如置身湖岸景觀。分水閘門處，水勢波濤洶湧，如欲近身觀濤，須注意自身安危。

編輯日期：103年8月


回目錄   看官田溪水橋(渡槽)
